UHZ不銹鋼磁翻板液位計簡介:
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻板液位計可以做到高密封,防泄漏和適用于高溫、高壓、耐腐蝕的場合。且全過程測量無盲區,顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE(聚四氟乙烯)、PVC、PP等材料,具有優秀的可靠性和抗腐蝕性能。
產品特性:

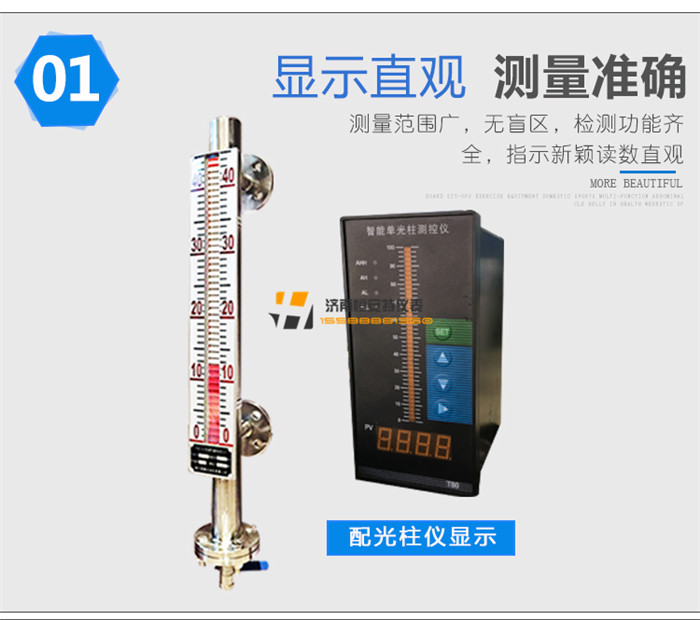

1.顯示直觀,測量準確

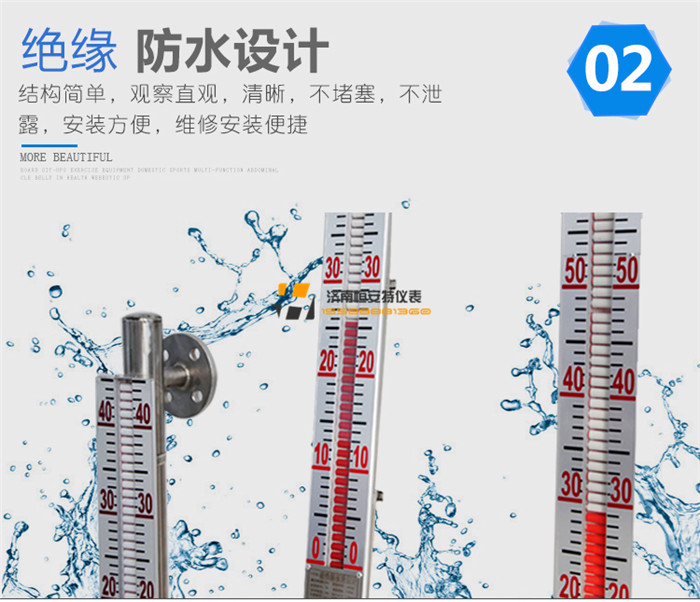

2.絕緣防水設計

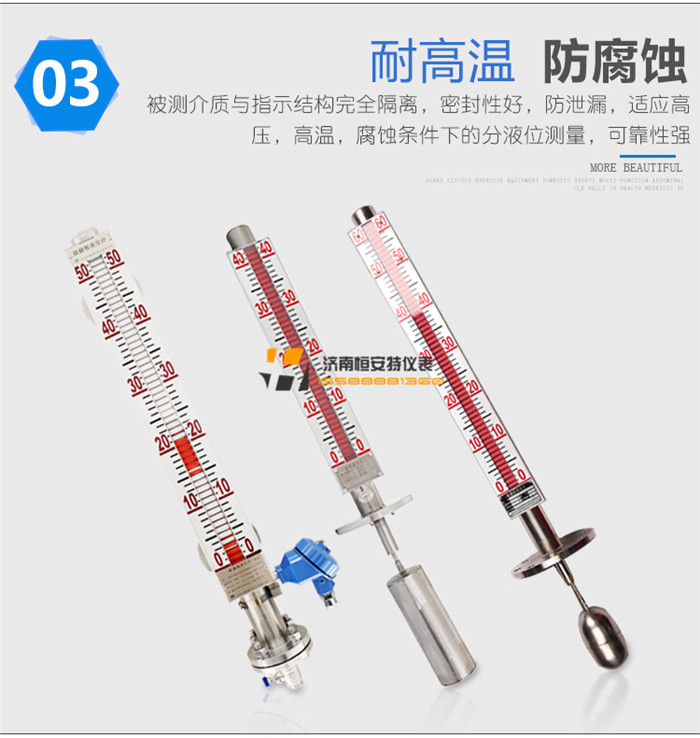

3.耐高溫防腐蝕

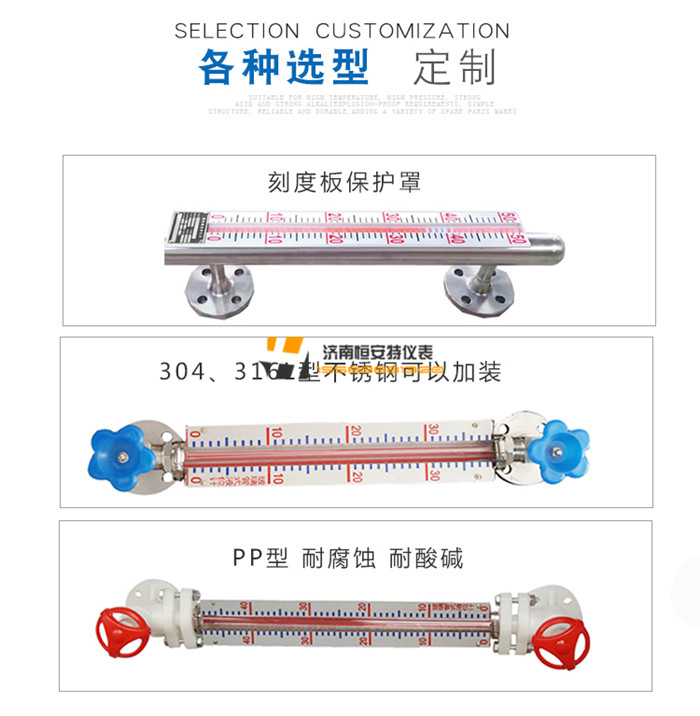

4.選型定制

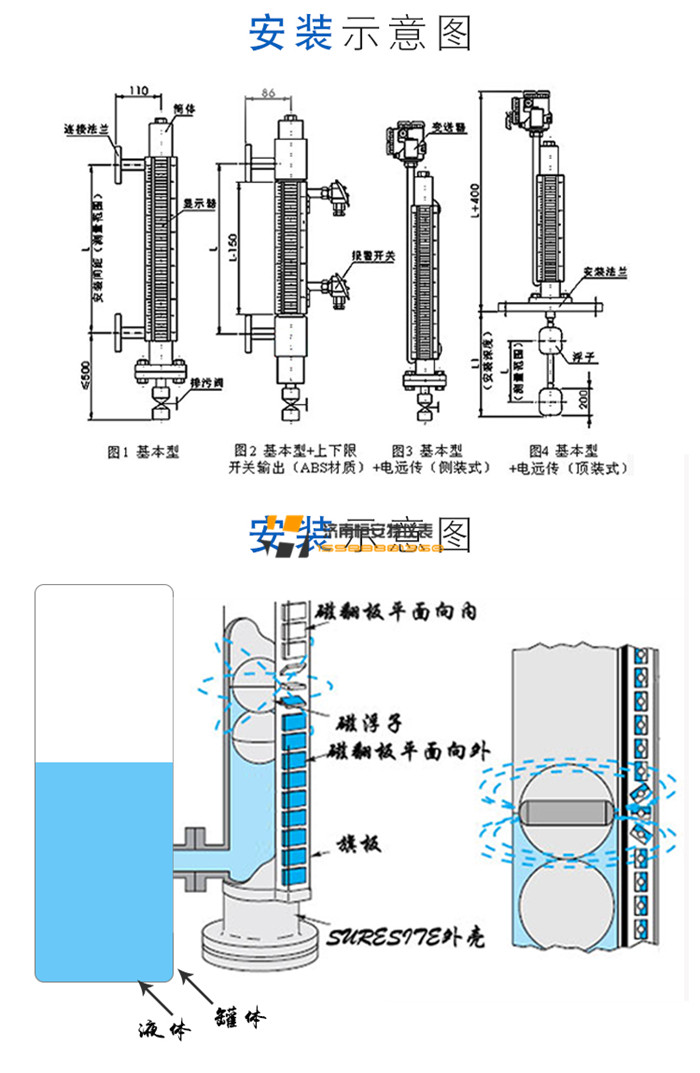

5.磁翻板液位計安裝示意圖

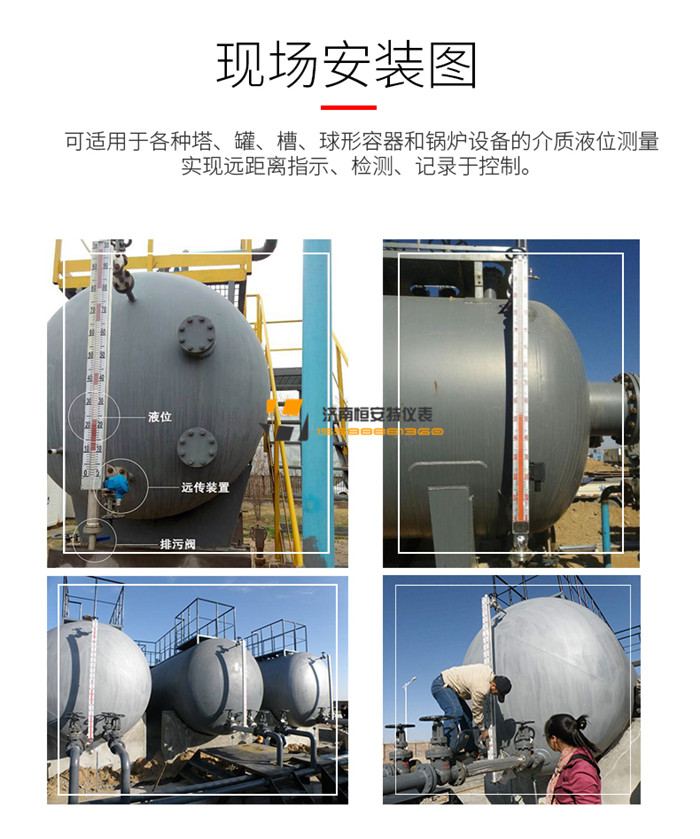

6.磁翻板液位計現場應用
測量范圍:150~8000mm,對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
工作壓力:0.6; 1.0; 2.5; 4.0; 6.4; 10Mpa
工作溫度:F :120℃; G:200℃; H:450℃
精確度:±10mm
介質密度: 0.5~2.0g/cm3
介質密度差: ≥150kg/m3(測量界位)
環境振動:頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 。
過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。
測量原理:浮力原理、磁耦合傳感技術磁翻板液位計測量介質:各種液體及腐蝕、易燃易爆液體介質
輸出形式:現場顯示、報警、變送器輸出
介質密度:≥0.45g/cm3
介質粘度:≤0.15pa·s
防爆等級:Exd Ⅱ BT6.ExiacT6
防護等級: IP66
連接方式:法蘭DN20、DN25(松套)
安裝方式: 側裝、 頂裝
