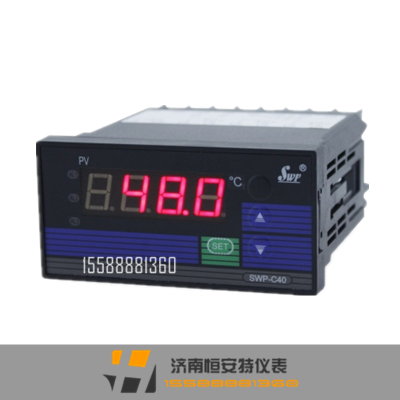

昌暉SWP-RP頻率表/轉速表
- 昌暉SWP-RP頻率表/轉速表簡介： SWP-RP系列頻率表/轉速表適用于各種頻率/轉速測量和控制，集數字測量顯示和模擬顯示于一體，采用數碼LED顯示，可顯示各種的頻率/轉速的實時值。 昌暉
-
- 全國服務熱線：
15588881360
|
規 格
|
說 明
|
|
輸入信號
|
頻率信號 f≤15Kcps，幅度≥0.2V
開關量信號
|
|
測量范圍
|
0-15KHZ
|
|
測量精度
|
0.1HZ
|
|
分 辨 率
|
±1字
|
|
顯示方式
|
六位LED顯示，可同時顯示（轉速和頻率）或（線速度和轉速）顯示0-999999字
|
|
控制方式
|
位式ON / OFF 帶回差
|
|
輸出信號
|
模擬量輸出
·DC 0-10 mA (負載電阻≤750W ) ·DC 4-20 mA(負載電阻≤500W)
·DC 0-5 V (輸出電阻≤250W ) ·DC 1-5 V (輸出電阻≤250W)
繼電器控制輸出──繼電器ON/OFF帶回差，AC220V/3A；DC24V/6A（阻性負載）
可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅: 400V/100A
固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6-24V/30mA
NPN集電極開路輸出──OC門輸出，30VDC/100 mA
|
|
通訊輸出
|
接口方式──標準串行雙向通信接口：RS-485 , RS-232C , RS-422等
波 特 率──300-9600bps 內部自由設定
|
|
饋電輸出
|
DC 24 V , 負載≤30mA
|
|
控制方式
|
可選擇控制，LED指示?？刂品绞綖槔^電器ON/OFF（用戶可自由設定）
|
|
控制精度
|
±1字
|
|
報警方式
|
可選擇限報警，LED指示。報警方式為繼電器ON/OFF（用戶可自由設定）
可選擇繼電器上下限報警輸出 , LED 指示
|
|
報警精度
|
±1字
|
|
打印控制
|
直接配接各型串行打印機(如LQ-300K，TPuP系列微打等)，打印接口為RS-232C
|
|
打印精度
|
同儀表精度
|
|
參數設定
|
·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定
|
|
保護方式
|
·輸入超/欠量程報警 ·工作異常自動復位 ·電源欠壓自動復位
|
|
聯機通訊
|
通訊接口為二線制、三線制或四線制（如RS-485、RS-232C、RS-422等），波特率300-9600bps可由儀表內部參數自由設定。接口和主機可采用光電隔離，通訊距離可達1.2公里。系統采用主──從通訊方式，整個控制回路只需一根二（三、四）芯電纜，即可實現與上位機通訊。
|
|
使用環境
|
環境溫度 0-50℃
相對濕度 ≤85%RH ·避免強腐蝕氣體
|
|
供電電壓
|
常 規 型 ·AC 220 V + 10 -15% ( 50 Hz ±2 Hz )線性電源供電
特 殊 型 ·AC 85-260 V─開關電源供電 ·DC 24 V±2 V─開關電源供電
|
|
功 耗
|
·≤5W（AC220V線性電源供電）
·≤4W（AC85-260V開關電源供電）
·≤4W（DC24V開關電源供電）
|
|
結 構
|
標準卡入式
|
|
重 量
|
·420 g ( AC 220V線性電源供電 ) · 260 g ( 開關電源供電 )
|
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-RP-
|
□
|
□
|
□□
|
-□
|
□
|
-□
|
-□
|
□
|
-□
|
-□
|
SWP系列轉速表
|
|
外形特征
|
C
S
|
|
|
|
|
|
|
|
|
|
橫式儀表
豎式儀表
|
|
外形尺寸
|
4
8
9
|
|
|
|
|
|
|
|
|
96×48mm,48×96mm
160×80mm,80×160mm
96×96mm
|
|
|
控制作用
|
01
03
|
|
|
|
|
|
|
|
測量顯示
三位控制
|
||
|
通訊方式
|
0
2
4
8
|
|
|
|
|
|
|
無通訊
通訊接口為RS-232
通訊接口為RS-422
通訊接口為RS-485
|
|||
|
輸出方式
|
0
1
2
3
4
5
6
7
|
|
|
|
|
|
無控制輸出
繼電器觸點
電流4-20mA
電流0-10 mA
電壓1-5V
電壓0-5V
SCR-過零觸發脈沖
SSR-固態繼電器
|
||||
|
輸入方式
|
□
|
|
|
|
|
A：集電極開路信號輸入（OC門）
B：射極開路信號輸入（OE門）
C：電平信號輸入
D：開關量輸入/觸點信號（無源）
E：電流型脈沖信號輸入
|
|||||
|
第一報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
AL1上限報警
AL1下限報警
|
||||||
|
第二報警方式
|
N
H
L
|
|
|
無報警（可省略）
AL2上限報警
AL2下限報警
|
|||||||
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電
|
|||||||||
